液壓行走減速機結構及安裝圖解
發布日期: 2018-6-21
液壓行走減速機是很多工程設備上，尤其是履帶行走不可缺少的設備之一，今天小編就以液壓挖機為例以圖片的形式跟大家說說行走減速機的結構及其安裝過程：
液壓挖掘機的行走裝置采用的是液壓驅動，驅動裝置主要包括液壓馬達、減速機、和驅動輪，每條履帶有各自的液壓馬達和減速機。減速機作為驅動裝置中的重要部分，在挖掘機的維護時經常會涉及拆裝，拆裝的合理與否會直接影響到機器的性能。

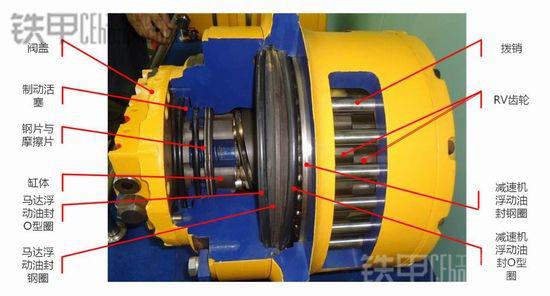

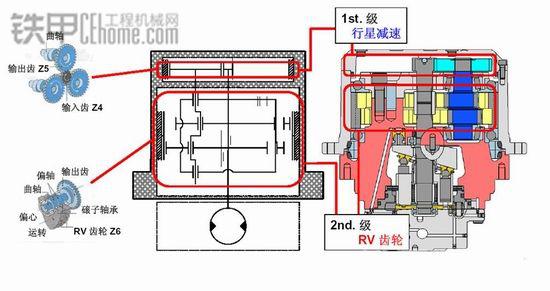

減速機的傳動機構如圖所示：液壓馬達通過輸入齒輪（太陽輪）傳遞扭矩，經過三個輸出齒輪（行星齒輪）實現一級減速，轉動的輸出齒輪末端帶有兩個錯位180°的偏心凸輪，這兩個錯位的偏心凸輪又傳遞扭矩給排線針輪（RV齒輪），從而實現二級減速。
現在，就以通用性比較強的納博減速機為例，來看看外國機械裝配師是怎么組裝行走減速機吧！

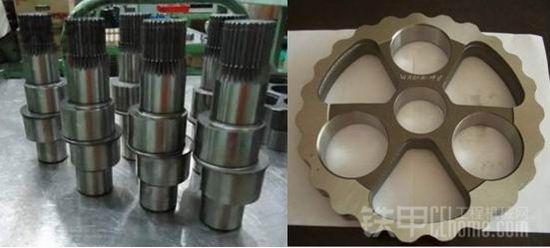

首先介紹一下曲軸型齒輪和排線針輪（RV齒輪），這兩個零件將會裝進減速機殼體內。

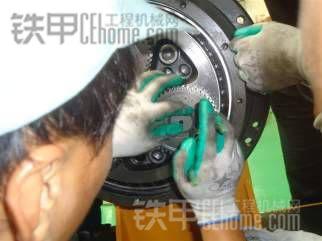

安裝曲軸型齒輪和排線針輪（RV齒輪）。

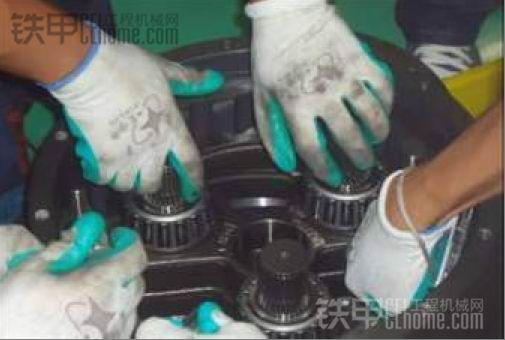

在殼體內的安裝確滾子軸承套和撥銷，確保位置準確不偏移。軸承套起到支承和導向作用，拔銷則用于排線針輪和減速機殼體的定位、緊固。

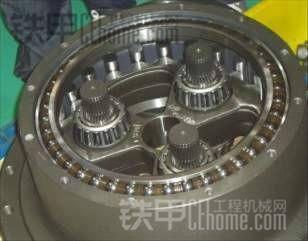

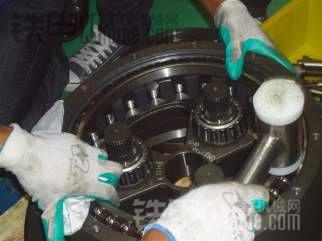

接著，在殼體內圓安裝滾珠軸承。
用橡膠錘輕輕敲擊滾珠軸承，保證安裝到位。

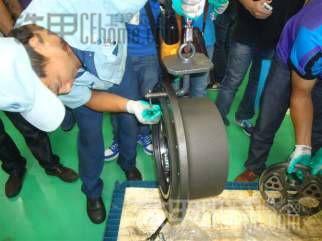

起吊殼體，準備安裝輪轂。
安裝輪轂，使其與剛才放置的滾珠軸承緊密接觸。

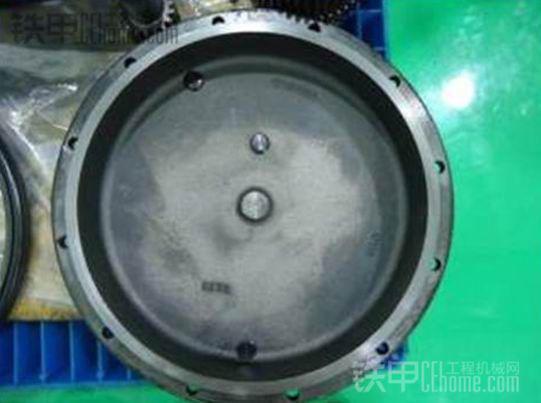

輪轂安裝后的正面視圖。

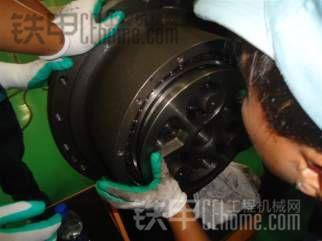

安裝后置法蘭盤。

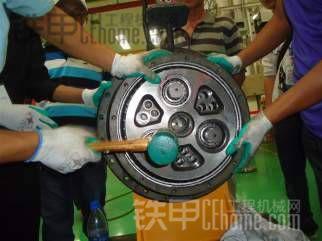

用橡膠錘子輕敲后置法蘭盤確保安裝到位。

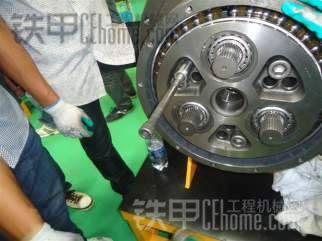

安裝固定螺栓和固定銷固定住后置法蘭盤。先鎖螺栓再放銷子。

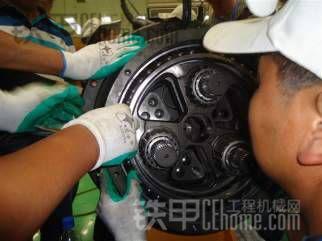

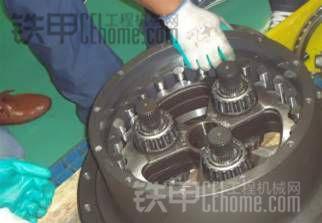

安裝行星輪和太陽輪。先安裝三個行星輪，再裝上中間的太陽輪。
安裝行星輪固定卡簧，確保行星輪位置正確。

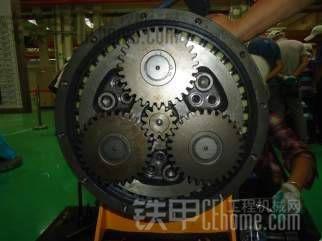

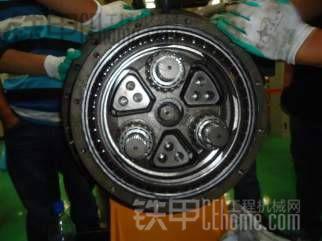

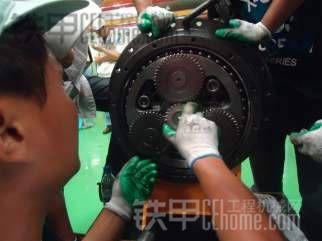

減速傳動機構安裝后的效果圖。太陽輪帶動行星輪轉動，行星輪經過減速變扭再帶動擺線針輪轉動，從而使減速機的殼體轉動。
最后將端蓋合上，行走減速機就算組裝完畢了。如果再接上液壓馬達，鎖上驅動鏈輪就可組成一個行走總成。

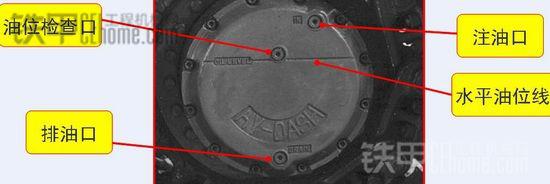

挖掘機在規定的工作時限內必須更換行走減速機內的齒輪油，在更換齒輪油的過程中要注意認清注油口和排油口。
