液壓傳動系統的控制方式及系統分類
開式系統的主要優點是系統比較簡單；有體積較大的油箱，故油液冷卻條件較好；另外，油沽由納扛J蕭可渭津千油軺虎散甘i匿牟血占且士千赤ofh輔m甚艘匕六皇址妯塒A蝕壽目吸入空氣而引起振動；油箱體積較大；換向必須采用換向閥，易產生液壓沖擊；當采用自吸能力較差的液壓泵時，需要一個排量較大的輔助泵供油；主泵自油箱吸取大量油液，不易保持系統油液的清潔。
(二)閉式系統
如圖8—2所示，液壓泵的排油管與液動機的迸油管連通，而泵的吸油管直接與液動機的回油管連接(即不經過油箱)，形成一閉合回路，故稱為閉式系統。操縱泵A的變量機構以改變液流方向，即可使液壓馬達B換向。閥l、2、3、4和5共同組成雙向安全閥，以防止a、b管內的油壓超過閥3的調定值。為補充系統泄漏，需設置一個較小的輔助泵C，其供油壓力由溢流閥6調定。從泵c排出的油經單向閥l或2(兼作補油閥)補充到系統的低壓邊，多余的油經閥6流回油箱。
閉式系統的主要優點是系統結構緊湊；由于管路內部有壓力油，故空氣不易進入系統，運動較平穩；可以用改變泵排油方向?qū)崿F(xiàn)換向，無液壓沖擊；系統封閉再配合精濾油器，油液容易保持純凈。閉式系統的主要缺點是結構較復雜；散熱條件差，系統溫升較高I必須設置輔助泵以補償系統的油液泄漏損失。
在發熱量較大的閉式系統中，為改善其散熱狀況，還需增加補油泵，并增設低壓選擇閥等，使系統經常有部分低壓熱油通過選擇閥流回油箱冷卻，這就成為一個如圖8—3的半閉式系統。圖中溢流閥3、4組成雙向安全閥；單向閥1、2組成補油閥；液控?fù)Q向閥5為低壓選擇閥。輔助泵C經單向閥1或2向系統的低壓油管補充冷卻油，高壓油從控制油路(圖中虛線所示)推動換向閥5，則低壓油管多余熱油經換向閥5、背壓閥6和冷卻器8流回油箱；低壓溢流閥7的溢油冷卻泵殼后，再經冷卻器流回油箱。單向閥9的進口壓力略高于泵殼體內的壓力，以保證經溢流閥7的油液流入殼體。
發布日期: 2018-5-8
液壓傳動的“控制方式”通常有兩種不同的含義：一種是指對傳動部分的操縱和調節方式；另一種是指控制部分本身的結構組成形式。液壓傳動的操縱調節方式可以概略地歸成手動式、半自動式和全自動式三種。凡是需由人撥動手柄或按下按鈕才能使系統實現其動作或狀態的，便是手動式的。凡是由手動起動之后，系統的各種動作或狀態都能在機械的、電氣的、電子的或其他機構操縱下順序地實現出來，并在全部工作完成后自動停車的，便稱為半自動式的。如果連啟動這一步操作也不需由人來參與，那么它就是全自動式的；在液壓系統中，控制部分的結構組成形式有開環式和閉環式兩種，它們的概念和定義與“控制理論”中的描述完全相同。開環式系統又稱開式系統，通常是指液壓系統的油面直接和外面的大氣相通，開環控制系統的質量受工作條件（如油溫、負載等）變化的影響很大，嚴重時甚至無法達到既定的目標，這個時候需要另外一種系統及閉式系統。
開式系統手動控制里的伺服閥（它在結構上有些像換向閥）起著開停和節流雙重作用。當將手柄的球頭從左處向左撥到右’處，手柄繞點中間轉動，將閥桿上的點左移到右處，使閥口打開。這時壓力油就經伺服閥進入液壓轉動執行原件里，推動執行原件移動或者轉動。
開式系統手動控制里的伺服閥（它在結構上有些像換向閥）起著開停和節流雙重作用。當將手柄的球頭從左處向左撥到右’處，手柄繞點中間轉動，將閥桿上的點左移到右處，使閥口打開。這時壓力油就經伺服閥進入液壓轉動執行原件里，推動執行原件移動或者轉動。
在閉式系統中，液壓泵的進油管直接與執行元件的回油管相連，工作液體在系統的管路中進行封閉循環。閉式系統結構較為緊湊，不口空氣接觸機會較少，空氣不易滲入系統，故傳動的平穩性好，因此在液壓傳動控制方面也有著廣泛的應用，接下來簡單的介紹一下開式系統和閉式系統：
通常液壓傳動控制系統按油液的循環方式，液壓系統一般為開式系統和閉式系統兩類。
(一)開式系統

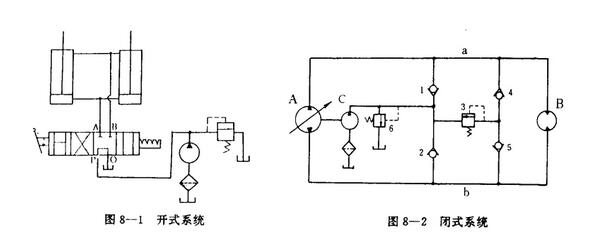

如圖8—1所示，液壓泵自油箱吸油，將排出的壓力油供給液動機驅動它們作功，而液動機的回油流回油箱。這種液壓系統稱為開式系統。
(一)開式系統
如圖8—1所示，液壓泵自油箱吸油，將排出的壓力油供給液動機驅動它們作功，而液動機的回油流回油箱。這種液壓系統稱為開式系統。
開式系統的主要優點是系統比較簡單；有體積較大的油箱，故油液冷卻條件較好；另外，油沽由納扛J蕭可渭津千油軺虎散甘i匿牟血占且士千赤ofh輔m甚艘匕六皇址妯塒A蝕壽目吸入空氣而引起振動；油箱體積較大；換向必須采用換向閥，易產生液壓沖擊；當采用自吸能力較差的液壓泵時，需要一個排量較大的輔助泵供油；主泵自油箱吸取大量油液，不易保持系統油液的清潔。
(二)閉式系統
如圖8—2所示，液壓泵的排油管與液動機的迸油管連通，而泵的吸油管直接與液動機的回油管連接(即不經過油箱)，形成一閉合回路，故稱為閉式系統。操縱泵A的變量機構以改變液流方向，即可使液壓馬達B換向。閥l、2、3、4和5共同組成雙向安全閥，以防止a、b管內的油壓超過閥3的調定值。為補充系統泄漏，需設置一個較小的輔助泵C，其供油壓力由溢流閥6調定。從泵c排出的油經單向閥l或2(兼作補油閥)補充到系統的低壓邊，多余的油經閥6流回油箱。
閉式系統的主要優點是系統結構緊湊；由于管路內部有壓力油，故空氣不易進入系統，運動較平穩；可以用改變泵排油方向?qū)崿F(xiàn)換向，無液壓沖擊；系統封閉再配合精濾油器，油液容易保持純凈。閉式系統的主要缺點是結構較復雜；散熱條件差，系統溫升較高I必須設置輔助泵以補償系統的油液泄漏損失。

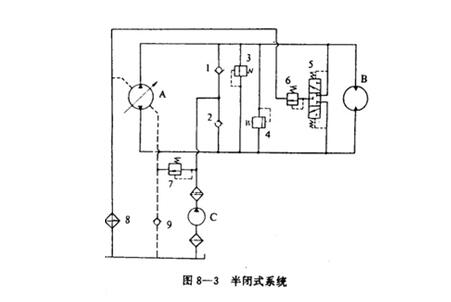

在發熱量較大的閉式系統中，為改善其散熱狀況，還需增加補油泵，并增設低壓選擇閥等，使系統經常有部分低壓熱油通過選擇閥流回油箱冷卻，這就成為一個如圖8—3的半閉式系統。圖中溢流閥3、4組成雙向安全閥；單向閥1、2組成補油閥；液控?fù)Q向閥5為低壓選擇閥。輔助泵C經單向閥1或2向系統的低壓油管補充冷卻油，高壓油從控制油路(圖中虛線所示)推動換向閥5，則低壓油管多余熱油經換向閥5、背壓閥6和冷卻器8流回油箱；低壓溢流閥7的溢油冷卻泵殼后，再經冷卻器流回油箱。單向閥9的進口壓力略高于泵殼體內的壓力，以保證經溢流閥7的油液流入殼體。
。
以上是液壓傳動控制系統的一些簡單的介紹，后續真對他們的優缺點我們還有最一個詳細的介紹，因此你可以繼續關注我們的網站我們將會盡我們的綿薄之力為各位朋友提供技術援助和支持。（部分技術釋義來自于網絡主要用來交流學習，如果侵權請告知刪除）
