軸配流擺線齒液壓馬達的工作原理簡介
發布日期: 2018-4-27
擺線馬達的工作方式通常有端面配流和軸配流兩種，通常情況下軸配流比端面配流能夠承受的壓力稍微大些，今天我們就簡單的講解一下軸配流擺線齒液壓馬達的工作原理：
軸配油擺線齒液壓馬達是一種利用與行星減速器類似的原理（少齒差原理）制成的內嚙合擺線齒齒輪液壓馬達，簡稱擺線齒馬達。

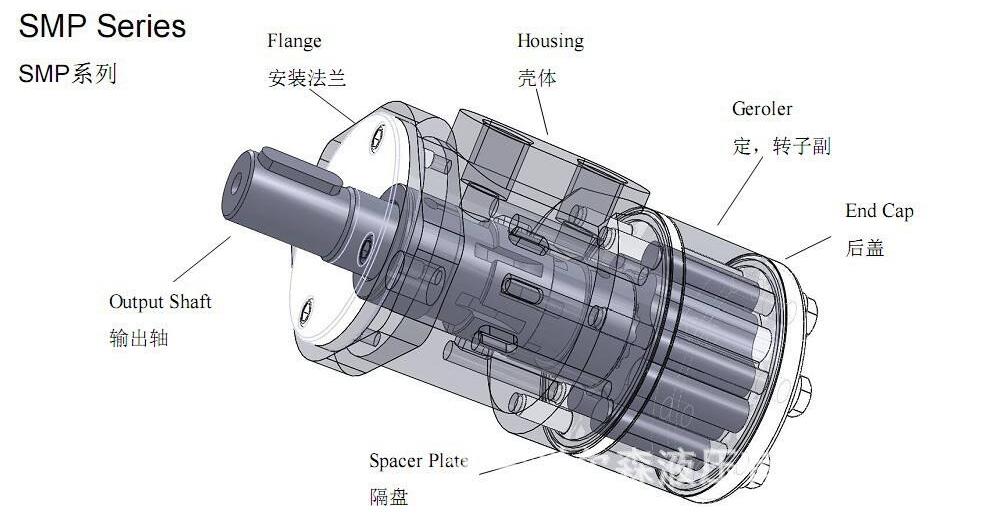

馬達轉子與馬達定子是一對擺線齒針齒嚙合齒輪，通常轉子具有 Zi (Zi=7或9)個齒的短幅外擺線齒等距線齒形，定子具有22.5 Z．+1個圓弧針齒齒形，轉子和定子形成22個封閉齒間容積。在擺線齒腔內其中一半處于高壓區，另一半處于低壓區。定子固定不動，其齒圈中心為02，轉子的中心為Oi。轉子在壓力油產生的液壓力矩的作用下以偏心距g為半徑繞定子中心O。作行星運動，即轉子一方面在繞自身的中心01作低速自轉的同時，另一方面其中心01又繞定子中心02作高速反向公轉，轉子在沿定子滾動時，其進回油腔不斷地改變，但始終以連心線01 02為界分成兩邊，一邊為進油，容腔容積逐漸增大；另一邊排油，容積逐漸縮小，將油液擠出，通過配流軸（輸出軸），再經油馬達出油口排往油箱。
由于馬達定子固定不動，轉子在壓力油[7、6、5腔為壓力油]的作用下，產生力矩，以偏心距g為半徑繞定子中心02作行星運動。這樣轉子的旋轉運動包括自轉和公轉，公轉是轉子中心01圍繞定子中心02旋轉，轉子的自轉通過鼓形花鍵聯軸器傳給輸出·軸。輸出軸旋轉時，其外周的縱向槽相對于殼體里的配流孔的位置發生變化，使齒間容積適時地從高壓區切換到低壓區而實現配流，所以輸出軸又為配油軸，這樣使轉子得以連續回轉。
由轉子周轉過程中油腔變化的情況可以看出，轉子的自轉方向與高壓油腔的周轉方向相反。當轉子從零位自轉1/6周轉時，轉子的中心01繞定子的中心02以P為偏心距旋轉了一周，于是高壓油腔相應地變化了一周。因而如果轉子每轉一周，油腔的變化將是6周，排量為6×7=42個齒間容積。由此可見，這相當于在由轉子軸直接輸出的馬達后面接了一個傳動比為6:1的減速器，使輸出力矩放大6倍，所以擺線齒液壓馬達的力矩對質量比值較大。另外，輸出軸每轉一周，有42個齒間容積依次工作，所以能夠得到平穩的低速旋轉。以上就是軸配流擺線齒馬達的工作原理，看懂的小伙伴們點個贊吧！如果你還有更多的疑問歡迎隨時聯系我們昆山天億液壓哦。www.dealself.com
